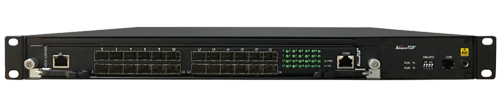

TCS3024系列盒式分流器
戎騰網絡推出的TCS3024系列盒式分流器主要針對核心網絡流量采集、過濾匯聚、負載均衡等應用。TCS3024系列產品為1U高度，具有高可靠、高密度、高性能、低功耗等特點。TCS3024系列產品采用主板與子卡的形式，子卡包含10GE、100GE接口，為用戶提供性價比高和擴展性好的解決方案。
- 接口：可提供支持10GE、100GE接口的子卡模塊方便用戶根據組網需求靈活選擇。
- 性能：設備所有端口均能線速轉發處理，時延小于50us。
- 流分類：可根據輸入報文的源IP、目的IP、協議類型、源端口、目的端口、TCP Flag、輸入接口組號，對報文進行分類。
- 報文復制：可將符合某分類規則的流量復制為多份，輸出至不同的輸出端口組。
- DPI：支持報文的全包內容的正則表達式匹配和用戶自定義方式匹配。
- 靈活六元組：支持靈活六元組匹配，可根據匹配的報文關聯創建精確流規則。
- DNS觸發匹配：可根據DNS響應報文觸發創建靈活六元組規則，DNS報文的域名內容可采用正則表達式匹配。
- 自動負載均衡：可檢測與輸出端口相連的后端設備LINK狀態，在其LINK DOWN時自動負載分擔到組內其他幾個端口。
- 單纖收發：同一個接口可實現TX、RX分離，提高了端口的可用性。
- 冗余電源：設備提供1+1冗余電源，交流、直流可選，增加設備的可靠性。
- 同源同宿：提供靈活的CRC負載均衡算法，保證流的完整性。
- MAC標識：可使相同的會話具有相同的目的MAC地址；源MAC可攜帶鏈路輸入信息和匹配規則號。
- 其它特征：VLAN/MPLS頭部剝離開關、接口光功率監測、RCP遠程控制協議批量配置等。
模塊 |
描述 |
TCS3024 |
TCS3024系列設備的母板與機箱，可插2塊子卡，配置EC120子卡時，最多可支持12個 10G POS接口 |
EC120 |
12個10G輸入輸出接口（SFP+），支持LAN/WAN/POS切換 |
EC1100 |
1個100GE輸入接口（CFP2） |
RTM160 |
后插板，16個10GE/GE輸出 |
四、產品規格
參數 |
描述 |
業務接口 |
前面板支持最大2塊子卡（EC120或EC1100），后面板支持RTM160子卡 |
管理接口 |
1*RJ45管理口 1*RJ45 串口 |
報文輸出 |
報文經過規則匹配后，可選擇丟棄或者轉發，可配置復制輸出到多個接口 |
分類規則 |
五元組、TCP FLAG、輸入接口組、全包正則表達式 |
位掩五元組規則 |
源IP、目的IP、協議類型、源端口、目的端口；支持按位掩碼； 協議類型可以為TCP/UDP/ICMP/SCTP等；規則容量256K條 |
靈活六元組規則 |
源IP、目的IP、協議類型、源端口、目的端口、TCP FLAG； 支持源IP、目的IP和源目IP等三類靈活六元組規則，其中端口支持范圍匹配，每類規則的 容量均為6400萬條 |
精確流規則 |
源IP、目的IP、協議類型、源端口、目的端口； 支持靜態和動態的精確流規則，規則容量為6400萬條 |
DPI規則 |
支持報文內容的全部掃描，可采用正則表達式匹配，規則容量為100萬條 |
DNS規則 |
支持DNS響應報文的正則表達式匹配，可根據DNS報文動態五元組規則，DNS的規則容量 為100萬條 |
VLAN/MPLS |
支持2層VLAN、6層MPLS標簽，可剝離VLAN/MPLS頭部 |
輸出接口組 |
支持16個輸出接口組 |
MAC標識 |
可使相同的會話具有相同的目的MAC地址；源MAC可攜帶鏈路輸入信息和匹配規則號 |
配置管理 |
CLI、SNMP、RCP遠程配置協議 |
升級管理 |
遠程FTP、TFTP、SCP等下載鏡像導入，系統配置不覆蓋 |
機箱尺寸 |
452×440×44(mm)(深x寬x高) |
散熱方式 |
機箱風扇散熱 |
重量 |
9KG |
環境要求 |
工作溫度：0℃到50℃，存儲溫度：-10℃到60℃，濕度：10%-90% (非冷凝) |
電源和功耗 |
電源：220V AC或者48V DC，功耗：110W |
